收藏我们
在线留言
网站地图 欢迎来到 九游老哥J9俱乐部官网功能材料股份有限公司 官方网站！股票代码：836660
九游老哥J9俱乐部官网 用品质改变行业 中国大型精密合金研发·生产企业
全国销售热线：029-33698670/33669103
收藏我们在线留言 网站地图 欢迎来到 九游老哥J9俱乐部官网功能材料股份有限公司 官方网站！股票代码：836660
全国销售热线：029-33698670/33669103
4J34 是一种铁镍钴定膨胀封接合金
主要用途：
与95%Al203等陶瓷进行匹配封接
主要特征：
在-60- +600℃范围内具有与95%AL203陶瓷相近的线热膨胀系数
| 俄罗斯 | 美国 | 日本 | 德国 |
| 31HK(Ni31Co20) | Ceramvar(Ni27Co25 | -- | Vacon20(Ni28Co20 |
| C | P | S | Mn | Si | Ni | Co | Fe |
|
不大于（≤） |
|||||||
| 0.05 | 0.020 | 0.020 | 0.5 | 0.3 | 28.5-29.5 | 19.5-20.5 | 余量 |
| 状态代号 | 状态 | 抗拉强度/MPa |
| S | 软态 | <585 |
| H | 硬态 | >860 |
| 状态代号 | 状态 | 抗拉强度/MPa |
| S | 软态 | <540 |
| H | 硬态 | >700 |
| 状态 | 厚度/mm | 硬度 HV |
| 深冲态 | ﹥2.5 | ≤170 |
| ≤2.5 | ≤165 |

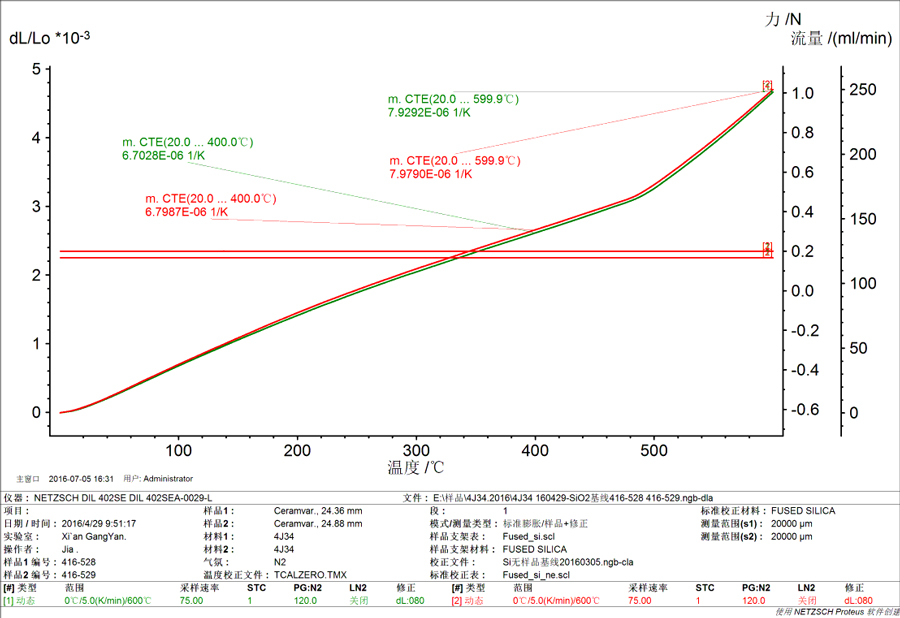

| 试样热处理制度 | 平均线膨胀系数ā/（10-6/℃） | |
| 20-400℃ | 20-600℃ | |
| 在保护气氛或真空中加热到900℃±20℃，保温1h，以不大于5℃/min的速度冷却至200℃以下出炉 | 6.3-7.1 | 7.8-8.5 |
| 形式 | 规格/mm | 交货状态 |
| 棒材 | 5.0-8.0 | 冷拉 |
| 8.0-30.0 | 热轧 | |
| 30.0-180.0 | 热锻 | |
| 板材 | 3.5-30.0 | 热轧 |
| 30.0-40.0 | 热锻 | |
| 带材 | 0.2-3.5 | 冷轧 |
| 扁丝 | 0.5-5.0 | 热轧 |
| 圆丝 | 0.1-5.0 | 冷拉 |
| 毛细管 | 外径8.0-1.0，内径0.1-8.0 | 冷拉 |
| 管材 | 外径120-8.0, 内径8.0-129 | 冷拔 |
